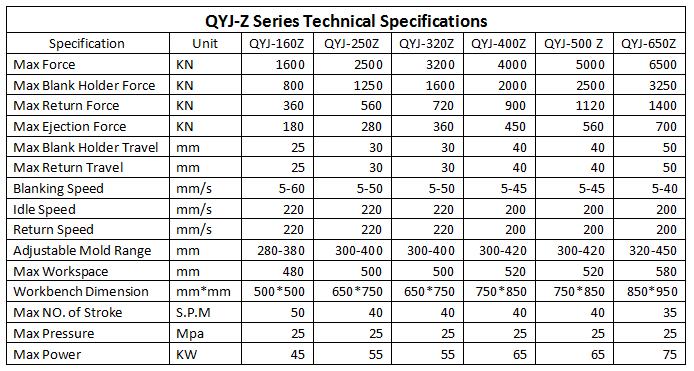

QYJ-Z Series Automatic Hydraulic Fine Blanking Press



◌Frame-type structure with high strength and stiffness.

◌With octahedral guide rail, the main slider remains high precise motion under eccentric loads.

◌After hardening surface treatment, the seal sliding parts possess ultra-high wear resistance.

◌Two separated central pillars located at top and bottom are designed to reduce the load on

   the light-weighted molds.

◌With mechanical and electrical detections,this double positioning system guarantees the high

   accuracy of repeatability.

◌The automatic detection and feedback mechanism for mold plastic and foreign object effectively

    protects molds from being damaged.

◌The hydraulic power packs are adopted with servo technology, which precisely controls the

   blanking forces and the associated stroke rates with limited vibration and noise.

◌The finished workpieces are ejected automatically using air pressure.

◌Using non-contact programming control system, the electrical elements are space saving

   ,easy to operate and maintain, and have longer performance life.

◌It is optional to add coil straightening machine with auto-feed or self-lubricating system.

◌The automatic workpiece delivery, collection, segregation and inspection system could

   form the automatic fine blanking production line.

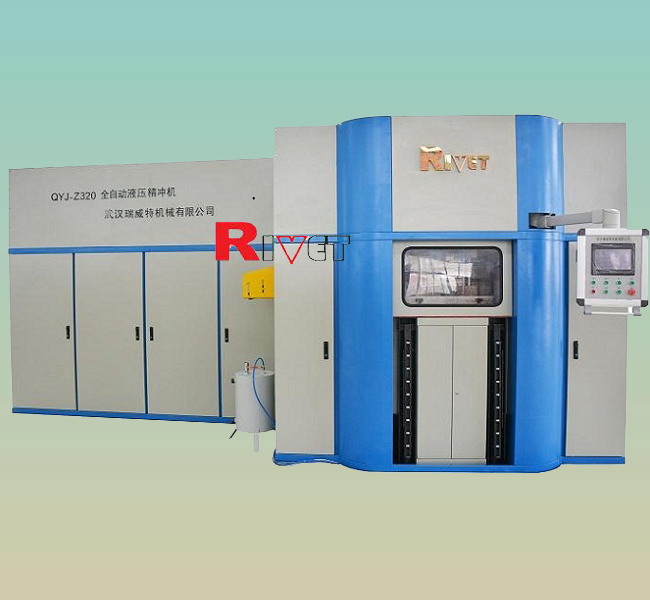

QYJ-Z320

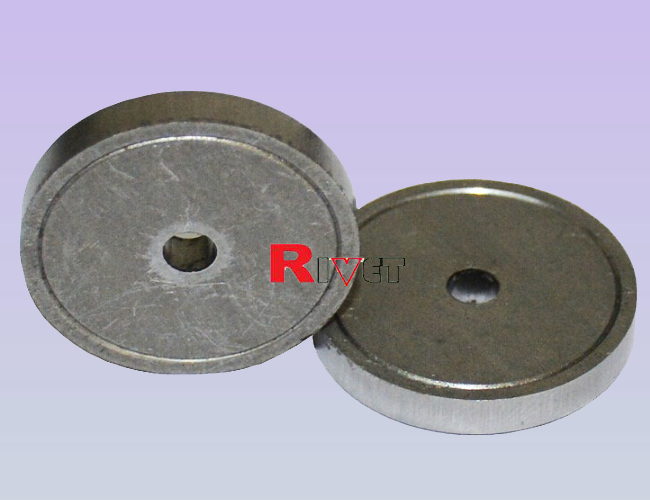

Fine blanking sample

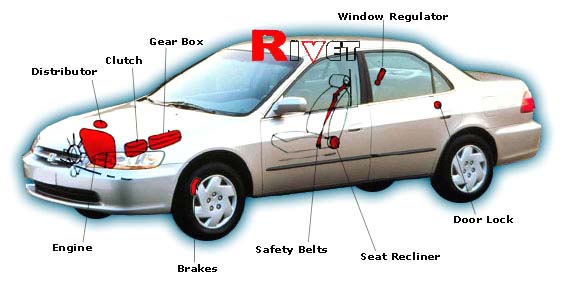

Applicaations of fine blanking press
